Versogen是優(yōu)質(zhì)聚合物設計和工程領域的全球領導者。Versogen的陰離子交換膜 (AEM) 兌現(xiàn)了人們期待已久的承諾，即前所未有的耐用性、性能和可擴展性。這些多功能膜可用于多種跨行業(yè)應用。

Versogen獲得專利的 PiperION 平臺技術正在通過在堿性環(huán)境中高效運行的堅固且價格合理的膜改變能源行業(yè)。Versogen 膜還可以在電解槽、燃料電池和其他電化學設備中使用低成本的建筑材料，以超越現(xiàn)有技術，包括質(zhì)子交換膜 (PEM)。

Versogen的碳氫化合物膜具有無與倫比的化學穩(wěn)定性，同時具有高離子電導率和機械穩(wěn)定性。例如，當在陽極向 5cm-2 電解槽供給純水時，Versogen的膜在 1.8 V 下提供 1,020 mA cm-2 的電流密度，在 200mA cm-2 下使用鎳基材料的耐久性為 160 小時陽極催化劑和泡沫鎳多孔傳輸層。

Versogen陰離子交換膜主要應用：PiperION?AEM產(chǎn)品已廣泛應用于許多電化學應用，包括AEM電解綠色氫，高效AEM燃料電池，二氧化碳還原等。PiperION?作為固體電解質(zhì)和分離器，可以選擇性地運輸陰離子，但阻止陽離子、電子和氣體的交叉。PiperION?AEMs具有優(yōu)異的離子電導率（150 mS/cm，OH-，80°C）、高堿性穩(wěn)定性（10000h，1M氫氧化鉀，80°C）和強大的機械強度（67 MPa應力，117%應變）。

Versogen陰離子交換膜主要型號：PiperION?-A80-HCO3是一種80μm厚的獨立膜，設計用于水電解。它結合了剛性芳香族聚合物主鏈和堿性穩(wěn)定的哌啶陽離子的優(yōu)點。較厚的膜可以直接生產(chǎn)高純度高壓氫氣（99.9995%，30 Bar），而不犧牲其電化學性能（1.8V，1.9A/cm52,1M氫氧化鉀，80℃）。極低的氫交叉速率（1×10-13mol/（KPa·s·cm），Nafion?值的一半）確保了壓差下的安全性。

PiperION?-A60-HCO3和PiperION?-A40-HCO3因其優(yōu)越的離子導電性和優(yōu)異的機械強度而在二氧化碳還原等電解應用中很受歡迎。它們可以輕松地承受金屬氣體擴散電極（GDEs）的粗糙表面，適應自動裝配線，并提供最先進的性能。

PiperION?-A20-HCO3是一種20μm厚的碳酸氫鹽型獨立AEM。與其他AEMs相比，PiperION?系列膜允許直接制造MEA，而不需要額外的離子交換步驟，增強了高功率密度的AEM燃料電池。

PiperION?-A15R-HCO3增強膜通過添加超穩(wěn)定的多孔支撐材料，將其厚度降低至15μm。增強膜具有較低的面積比阻力和較高的形貌穩(wěn)定性。PiperION?-A15R-HCO3是AEMFCs自動裝配線的最佳選擇。

Versogen陰離子交換膜PiperION自支撐AEM僅由功能化聚芳基哌啶樹脂材料制成，其中沒有機械增強。整個膜由100%樹脂材料制成，與機械增強的PiperION AEM同類膜相比，該膜類別具有更高的離子電導率。在機械堅固性方面，與自支撐的PiperION AEM相比，機械增強的PiperION AEM將提供更高的性能。

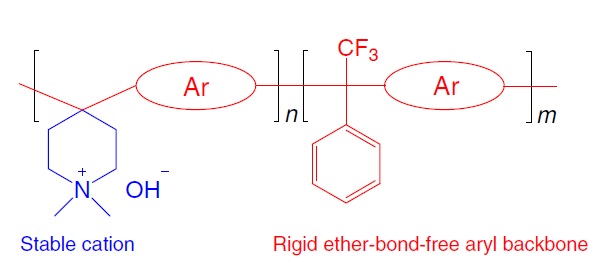

PiperION AEM由官能化聚芳基哌啶聚合物制成。聚芳基哌啶樹脂材料的一般化學結構如下。

自支撐PiperION AEM的優(yōu)勢：

-非增強和高陰離子電導率 -在腐蝕性和酸性環(huán)境中具有優(yōu)異的化學穩(wěn)定性（pH范圍為1-14）
-超薄膜，適用于各種堿性燃料電池、堿性電解槽、直接氨燃料電池等相關電化學技術

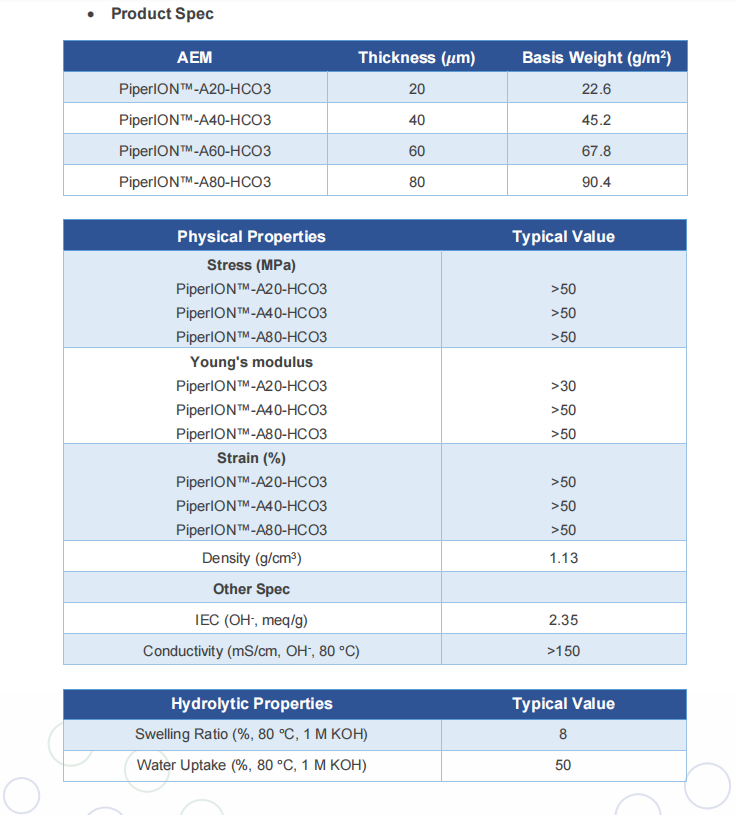

自支撐式PiperION AEM的特性（*）：

*表中提供了PiperION膜的一些重要特性，僅供參考和示例之用。

預處理方案：

我們所有的PiperION產(chǎn)品均以碳酸氫鹽形式交付，無需進一步的離子交換即可在電化學設備中使用。
如果在MEA制備中使用PGM催化劑，建議在電池組裝前與1M KOH進行一次離子交換，以從PGM催化的酒精氧化中去除任何羧酸。
要進行離子交換，請在室溫下將MEA置于1M KOH的水溶液中1小時。1小時后，用去離子水（pH~7）沖洗MEA。

關于熱壓和貼花轉?。?/p>

不建議使用AEM進行熱壓。通常，AEM的玻璃化轉變溫度高于其熱降解溫度，PiperION系列也是如此。
PiperION的熱穩(wěn)定性取決于陰離子形式和含水量。一般來說，濕膜可以穩(wěn)定到95°C。但是當膜干燥時，OH-形式的AEM不應停留在40°C以上;碳酸鹽/碳酸氫鹽形式的AEM在15°C下不應停留超過60分鐘;鹵化物形式的AEM可以在高達160°C的溫度下保持穩(wěn)定。

對于標準堿性燃料電池/電解應用：

使用前，讓膜在環(huán)境條件下靜置 1 小時，無需蓋上蓋板。

對于氫氧根交換膜燃料電池或氫氧根交換電解應用或任何其他需要氫氧根離子跨膜轉移的應用，膜應從碳酸氫鹽形式轉化為OH-形式，以獲得最佳導電性。

為了將膜轉化為OH-形式，將膜置于室溫下0.5M NaOH或KOH的水溶液中1小時。1小時后，用新鮮的0.5M NaOH或KOH替換溶液，并再次讓膜在室溫下浸泡1小時。兩次浸泡后，用去離子水（pH~7）沖洗膜。盡量減少暴露于環(huán)境空氣中，因為 CO2 可以交換回膜中，導致膜轉化回碳酸氫鹽形式。CO2 和氫氧根離子之間的反應是純化學反應，如果膜的 OH- 形式暴露在有 CO2 的環(huán)境（如環(huán)境空氣等）中，則很容易發(fā)生。只需在無 CO2 的干燥箱環(huán)境中進行轉換和測試，就可以完全消除這種轉換。

用于 CO2 或 CO 的電化學還原或 CO2 電解應用：

使用前，讓膜在環(huán)境條件下靜置 1 小時，無需蓋上蓋板。

PiperION膜以碳酸氫鹽形式運輸。如果您在設置中使用碳酸氫鹽電解質(zhì)，則無需對膜進行預處理，并且可以按原樣使用。

如果您正在使用碳酸鹽電解質(zhì)，則需要將 PiperIon 膜轉化為碳酸鹽形式。為了實現(xiàn)這一點，只需在室溫下將膜浸入0.1-0.5M碳酸鈉或碳酸鉀的水溶液中12小時。之后，用新鮮的0.1-0.5M碳酸鈉或碳酸鉀替換溶液，并再次讓膜在室溫下浸泡12小時。浸泡7-<>次后，用去離子水（pH~<>）沖洗膜。

如果您在 CO2 還原實驗中使用 KOH 或 NaOH 型純堿性電解質(zhì)，而不是碳酸氫鹽或碳酸鹽電解質(zhì)，那么您可以簡單地按照“用于標準堿性燃料電池/電解應用”協(xié)議將膜轉化為 OH- 形式。

對于其他電化學（電滲析、海水淡化、電滲析、反向電滲析、酸回收、鹽分解等）和非電化學應用：

使用前，讓膜在環(huán)境條件下靜置 1 小時，無需蓋上蓋板。

在將膜組裝到電化學裝置或裝置中之前，應將膜轉化為與預期應用相關的陰離子形式。例如，如果應用要求Cl-陰離子通過膜轉移，則該陰離子交換膜需要轉化為Cl-形式。為了將該膜轉化為Cl-形式，需要將其浸入NaCl或KCl（溶解在去離子水中）的0.1至0.5M鹽溶液中12-24小時，然后用去離子水沖洗以除去膜表面多余的鹽?；蛘?，如果預期應用需要跨膜轉移硫酸鹽陰離子，則需要在將PiperION AEM組裝到電池中之前將其轉化為硫酸鹽形式。0.1 至 0.5M Na 的中性鹽溶液2所以4或 K2所以4在室溫下將膜完全浸入鹽溶液中12-24小時后，通常足以實現(xiàn)膜完全轉化為硫酸鹽形式。始終建議重復浸沒過程 2-3 次，以達到接近 100% 的轉化率，然后用大量去離子水沖洗。

如果您對儲存、化學穩(wěn)定性、預處理或處理前有任何疑問，請隨時與我們聯(lián)系以獲取更多信息。

關于 Versogen 膜和分散產(chǎn)品各種用途的科學文獻：

Wang等人題為“用于氫氧化物交換膜燃料電池的聚（芳基哌啶）膜和離聚物”的文章被認為是描述PiperION膜在2°C溫度下與氫氣和無CO95空氣反應物的聚合物化學和燃料電池操作的極好來源。 本文還研究了基于聚芳基哌啶的AEM的離子電導率、化學穩(wěn)定性、機械穩(wěn)定性、氣體分離和選擇性溶解度方面。

Wang等人發(fā)表的題為“高性能氫氧化物交換膜燃料電池通過相對濕度、背壓和催化劑選擇的優(yōu)化”的文章被認為是描述PiperION膜在不同操作參數(shù)下的聚合物化學和燃料電池操作的極好來源，以消除陽極溢流和陰極干燥問題，以實現(xiàn)白化水管理。通過對催化劑的進一步優(yōu)化，在H1/O89和H2/Air中的峰值功率密度分別為2.2 W/cm1和31.2 W/cm2。

Luo等人發(fā)表的題為“聚芳基哌啶陰離子交換膜的結構-傳遞關系：陰離子和水合的影響”的文章被認為是描述不同陰離子在聚芳基哌啶樹脂制成的AEM之間轉移的極好來源。納米結構、水合或吸水作為反陰離子的函數(shù)、聚合物形態(tài)的相分離、作為含水量（蒸汽或液體）函數(shù)的陰離子電導率和陰離子半徑是本出版物中討論的其他一些方面。

Zhao等人發(fā)表的題為“一種用于負擔得起的碳中和運輸?shù)母咝е苯影比剂想姵亍钡奈恼?/a>被認為是描述氫氣、甲醇和氨作為運輸應用燃料的經(jīng)濟性，以及聚芳基哌啶基AEM在80°C下用于直接氨燃料電池的性能的極好來源。

Archrai等人撰寫的題為“在180°C下產(chǎn)生2 mW cm-120的無KOH陽極進料的直接氨燃料電池”的文章研究了聚芳基哌啶基AEM在120°C下用于直接氨燃料電池的電化學性能。

Endrodi 等人撰寫的題為“堅固的 PiperION 膜的高碳酸鹽離子電導允許零間隙二氧化碳電解槽中的工業(yè)電流密度和轉換”的文章研究了基于聚芳基哌啶鎓的 AEM 在電化學還原 CO2 或二氧化碳電解槽應用中的電化學性能。這項研究表明，在保持高轉換率（1-2%）、選擇性（高達25%）和低電池電壓（40.90-2.6 V）的同時，可以實現(xiàn)大于3 A/cm4的部分電流密度。

陰離子交換膜的電化學性能通常取決于電化學測試硬件的設計、操作參數(shù)、膜厚度、催化劑負載和類型、氣體擴散層厚度和類型、MEA/CCM 的制造和組裝方式等。我們不對其他研究人員獲得的性能提供任何保證或擔保。

對于大幅面和批量定價：

PiperION膜的制造尺寸也比這里列出的要大。請直接與我們聯(lián)系。

請注意，目前的交貨時間預計為 3-4 周。
